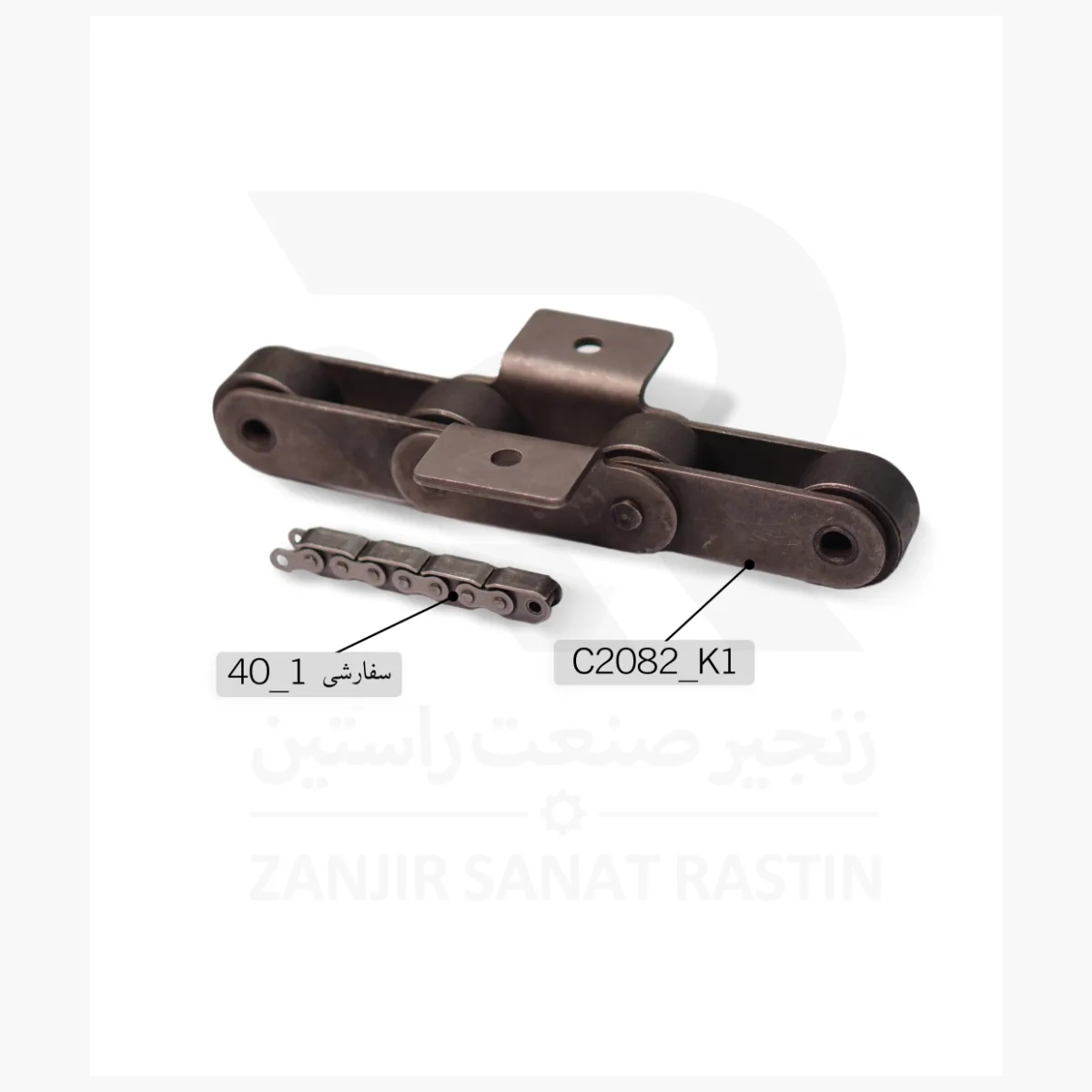

40.1va C2082.k1

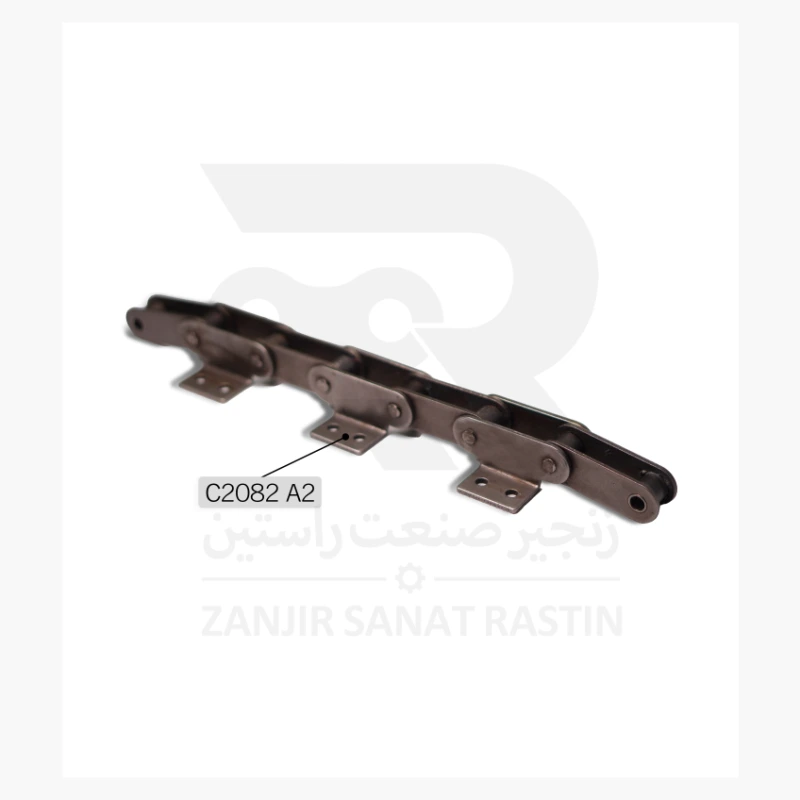

C2082 A2
C2040 A1

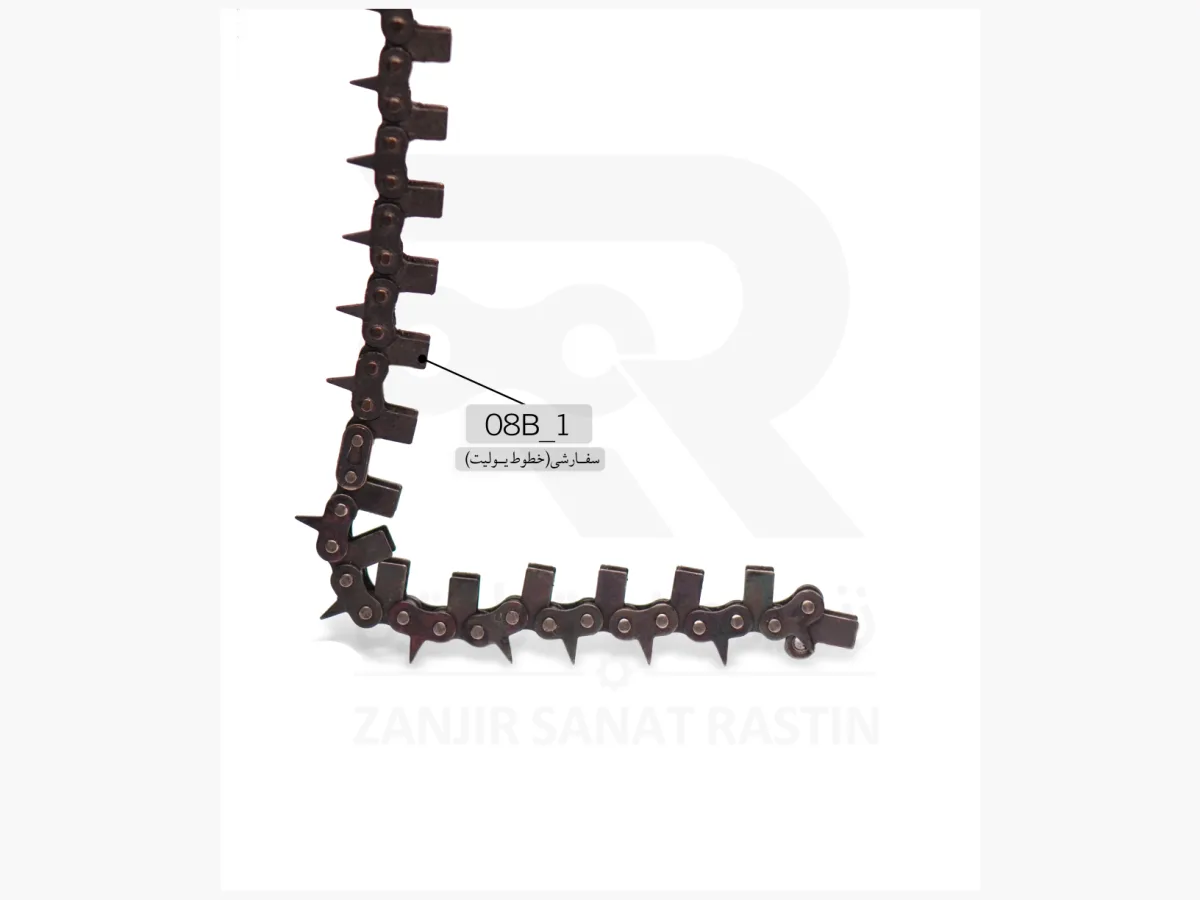

زنجیر شاخک‌دار - تصویر 4

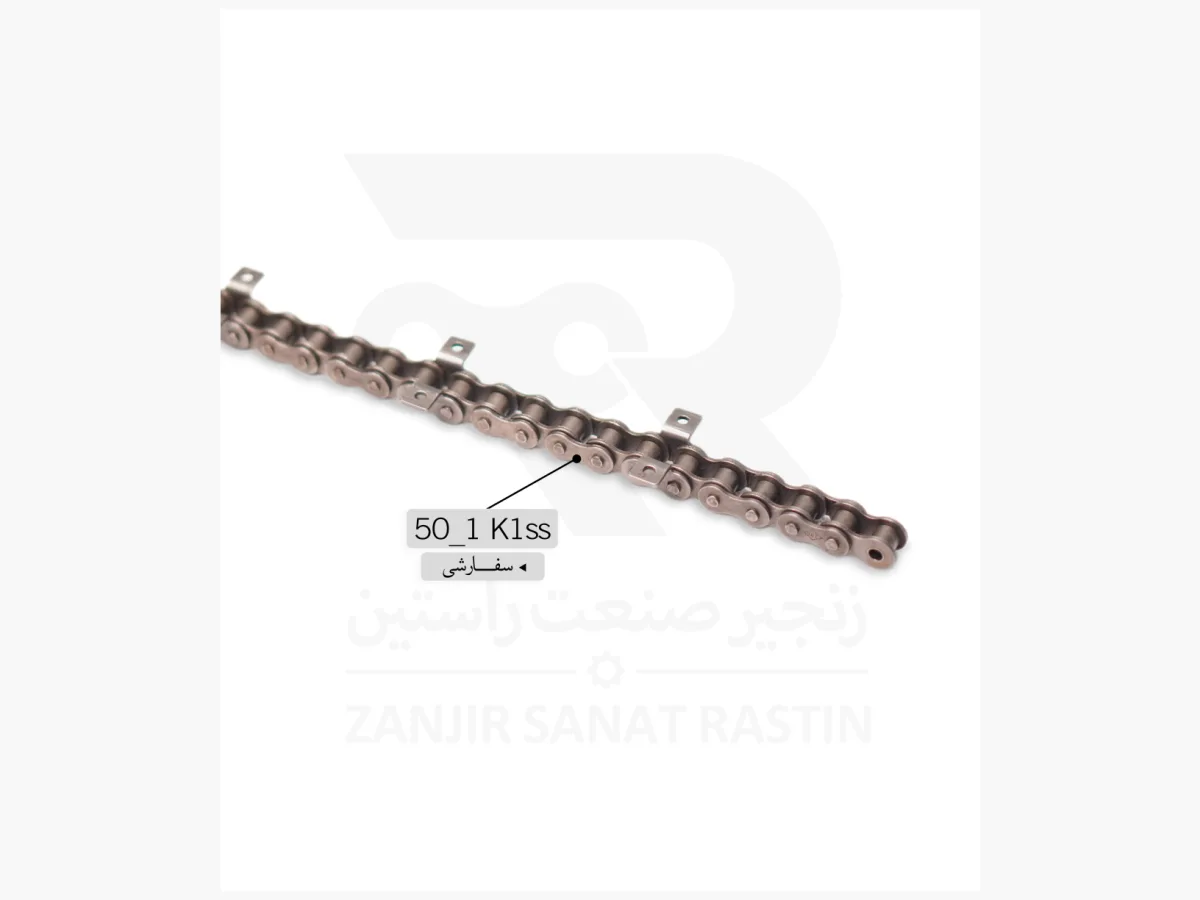

زنجیر شاخک‌دار - تصویر 5

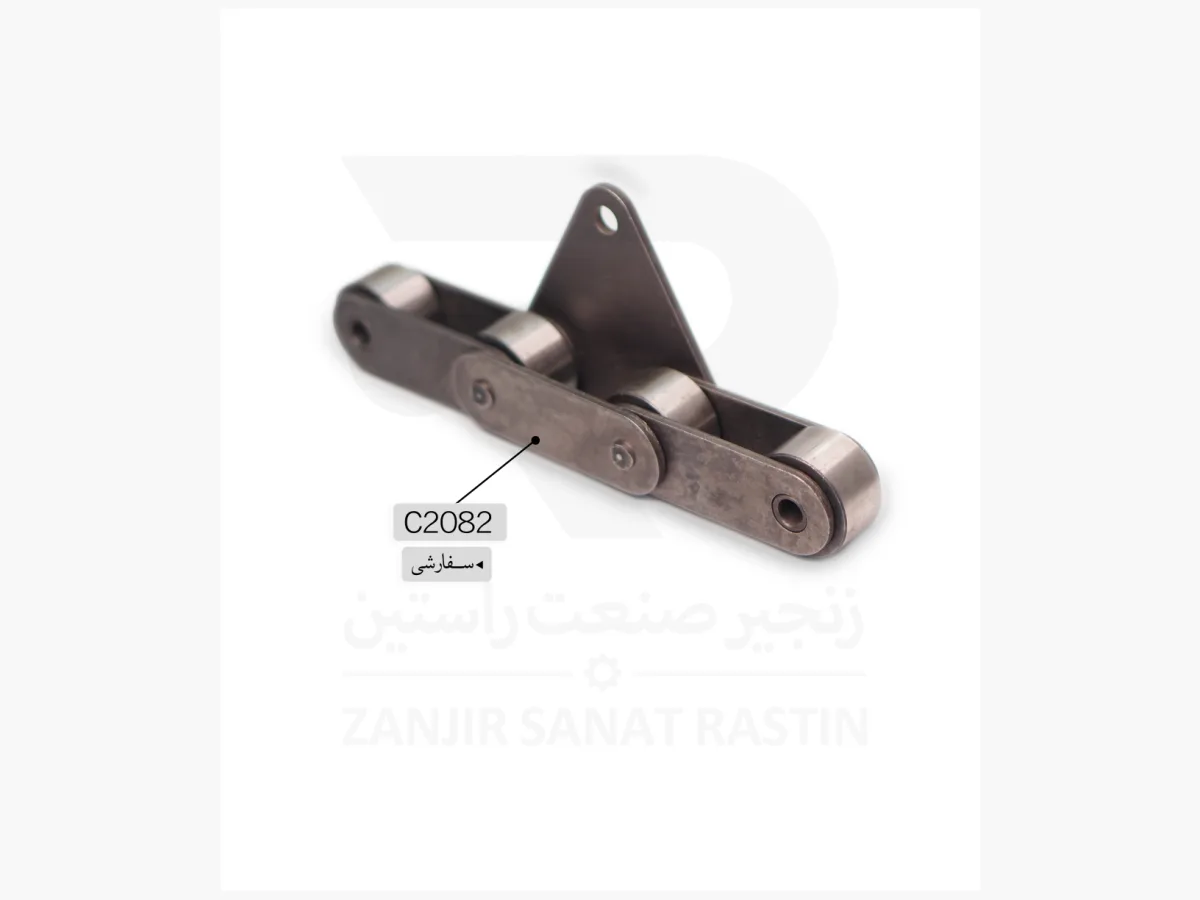

زنجیر شاخک‌دار - تصویر 6
زنجیر شاخک‌دار - تصویر 7
زنجیر شاخک‌دار - تصویر 8

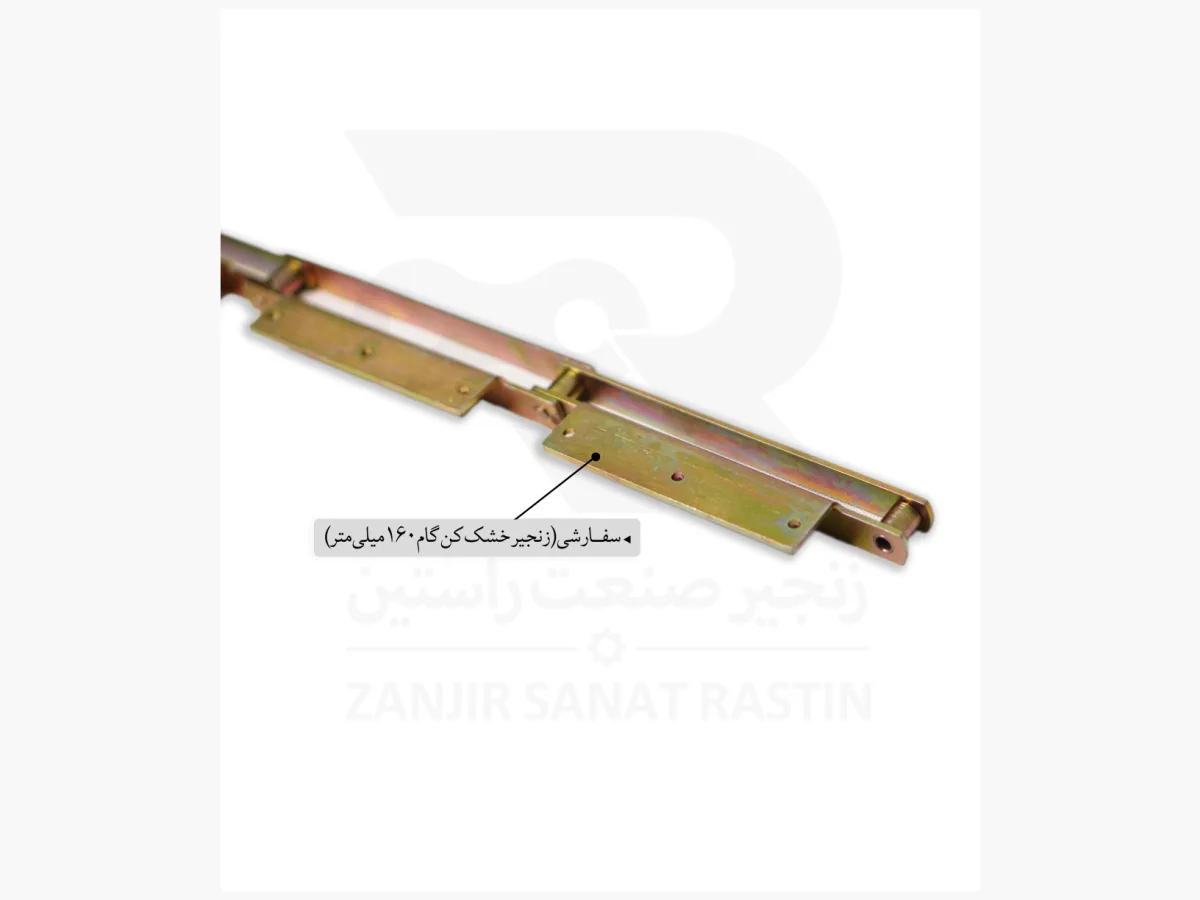

زنجیر شاخک‌دار - تصویر 9

زنجیر شاخک‌دار

SKU ZS2-CH-ATT-ZHD Category برند: ,

زنجیر شاخک‌دار برندهای DONGHUA، ZHD، TESLA، Bullead و سایر، موجود در سایز/کد متنوع. برای قیمت و موجودی استعلام بگیرید.

ضمانت اصالت کالاتأمین از برندهای معتبر
ارسال سریعبه سراسر کشور
مشاورهٔ فنیراهنمای انتخاب قطعه
استعلام آسانپاسخ سریع کارشناسان
برای دریافت قیمت و موجودی، مشخصات (سایز/تعداد دندانه) را انتخاب و روی «استعلام قیمت این محصول» بزنید. کارشناسان زنجیر صنعت راستین در سریع‌ترین زمان پاسخ می‌دهند.

استعلام قیمت

توضیحات

زنجیر شاخک‌دار از خانوادهٔ زنجیرهای صنعتی برندهای DONGHUA، ZHD، TESLA، Bullead و سایر است که برای انتقال قدرت و حرکت در ماشین‌آلات، نوار نقاله‌ها، صنایع غذایی و کشاورزی به‌کار می‌رود. این زنجیر با ساخت دقیق و فولاد مقاوم در برابر کشش و سایش دوام بالایی دارد و در سایزها/کدهای متنوع (C۲۰۴۲K۱، C۲۰۵۰K۱، C۲۰۶۰A۱، زنجیر۰۶BA۱، زنجیر۰۶BK۱، زنجیر۰۸BA۱، زنجیر۰۸BK۱، زنجیر۱۰۰A۱، زنجیر۱۰۰K۱، زنجیر۱۲۰A۱ و …) عرضه می‌شود.

مشخصات فنی زنجیر شاخک‌دار

دستهٔ محصولزنجیر شاخک‌دار
برندسایر
تنوع کدC۲۰۴۲K۱، C۲۰۵۰K۱، C۲۰۶۰A۱، زنجیر۰۶BA۱، زنجیر۰۶BK۱، زنجیر۰۸BA۱، زنجیر۰۸BK۱، زنجیر۱۰۰A۱، زنجیر۱۰۰K۱، زنجیر۱۲۰A۱ و …
جنسفولاد آلیاژی
واحد فروشمتر

ویژگی‌ها و مزایا

  • فولاد مرغوب و مقاوم در برابر کشش و سایش
  • پین و بوش دقیق برای درگیری روان
  • حداقل ازدیاد طول در کارکرد طولانی
  • ضمانت اصالت و تأمین از برندهای معتبر

کاربردها

انتقال قدرت در نوار نقاله، خطوط بسته‌بندی، ماشین‌آلات کشاورزی و بالابرها.

راهنمای خرید و استعلام قیمت

برای انتخاب دقیق زنجیر شاخک‌دار متناسب با کاربرد خود، کافی است مشخصات موردنیاز (کد) را انتخاب و روی «استعلام قیمت این محصول» کلیک کنید. کارشناسان زنجیر صنعت راستین قیمت روز و موجودی را در کوتاه‌ترین زمان به شما اعلام می‌کنند و در انتخاب قطعهٔ مناسب راهنمایی‌تان می‌کنند.

جدول اندازه‌ها و کدهای فنی

۱۰۷ سایز در این محصول موجود است — برای دریافت قیمت روی «استعلام قیمت» همان سایز بزنید.

کد شاخکبرندکد فنیوضعیتاستعلام
06B SK1DONGHUAZS2-535موجود
06B A1DONGHUAZS2-536موجود
06B K1DONGHUAZS2-537موجود
08B K1DONGHUAZS2-538موجود
40S K1DONGHUAZS2-539موجود
40 A1DONGHUAZS2-540موجود
40 K1DONGHUAZS2-541موجود
50 A1DONGHUAZS2-542موجود
50 K1DONGHUAZS2-543موجود
60 A1DONGHUAZS2-544موجود
60 K1DONGHUAZS2-545موجود
60 K2DONGHUAZS2-546موجود

توضیحات تکمیلی

کد شاخک

06B A1, 06B K1, 06B SK1, 08B A1, 08B K1, 08BF35 A1, 08BF67 A1, 100 A1, 100 K1, 120 A1, 120 K1, 140 A1, 140 K1, 160 A1, 160 K1, 40 A1, 40 K1, 40S K1, 50 A1, 50 K1, 60 A1, 60 K1, 60 K2, 80 A1, 80 K1, 80 K2, C2040 A1, C2040 K1, C2042 A1, C2042 K1, C2042K1, C2050 A1, C2050 K1, C2050K1, C2052 A1, C2052 K1, C2060 A1, C2060 K1, C2060A1, C2062 A1, C2062 K1, C2080 A1, C2080 K1, C2082 A1, C2082 A2, C2082 K1, C2082H A1, C2100 A1, C2102 A1, زنجیر06BA1, زنجیر06BK1, زنجیر08BA1, زنجیر08BK1, زنجیر100A1, زنجیر100K1, زنجیر120A1, زنجیر120K1, زنجیر140A1, زنجیر140K1, زنجیر160A1, زنجیر160K1, زنجیر40A1, زنجیر40K1, زنجیر50A1, زنجیر50K1, زنجیر60A1, زنجیر60K1, زنجیر80A1, زنجیر80K1, زنجیرC2040A1, زنجیرC2040K1, زنجیرC2042A1, زنجیرC2050A1, زنجیرC2052A1, زنجیرC2052K1, زنجیرC2060K1, زنجیرC2062A1, زنجیرC2062K1, زنجیرC2080A1, زنجیرC2080K1, زنجیرC2082A1, زنجیرC2082A2, زنجیرC2082K1, زنجیرC2100A1, زنجیرC2102A1, سایر

برند

Bullead, DONGHUA, TESLA, ZHD, سایر

جدول ابعاد و استحکام

Ph₂d₁d₂
کد زنجیرگام زنجیرPمیلی‌مترقطر غلتکd1میلی‌مترعرض داخلیb1میلی‌مترقطر پینd2میلی‌مترطول پینLمیلی‌مترطول پین از سمت خارLcمیلی‌مترارتفاع پلاکh2میلی‌مترضخامت پلاکTمیلی‌متراستحکام گسیختگیQکیلونیوتناستحکام میانگینQ0کیلونیوتنوزن هر مترqکیلوگرم
06B9.5256.355.723.2813.1514.1—1.30——0.41
08B12.7008.517.754.4516.7018.211.81.6018.0 / 409119.40.69
4012.70007.957.853.9616.6017.8012.001.5014.10 / 320517.50.62
5015.875010.169.405.0820.7022.2015.092.0322.20 / 504529.41.02
6019.050011.9112.575.9425.9027.7018.002.4231.80 / 722741.51.50
8025.400015.8815.757.9232.7035.0024.003.2556.70 / 1288669.42.60
10031.750019.0518.909.5340.4044.7030.004.0088.50 / 20114109.23.91
12038.100022.2325.2211.1050.3054.3035.704.80127.00 / 28864156.35.62
14044.450025.4025.2212.7054.4059.0041.005.60172.40 / 39182212.07.50
16050.800028.5831.5514.2764.8069.6047.806.40226.80 / 51545278.910.10
C2082H50.8028.5815.757.9236.239.424.04.0056.7 / 1288670.03.58
C205031.7510.169.405.0820.722.215.02.0322.2 / 504528.10.78
C206038.1011.9112.575.9425.927.718.02.4231.8 / 722736.81.12
C210263.5039.6718.909.5340.444.730.04.0088.5 / 20114102.64.83
C204025.407.957.853.9616.617.812.01.5014.1 / 320516.70.50
C208050.8015.8815.757.9232.736.524.03.2556.7 / 1288665.72.08
C204225.4015.887.853.9616.617.812.01.5014.1 / 320516.70.84
C205231.7519.059.405.0820.722.215.02.0322.2 / 504528.11.27
C206238.1022.2312.575.9425.927.718.02.4231.8 / 722736.81.61
C208250.8028.5815.757.9232.736.524.03.2556.7 / 1288665.73.12
C210063.5019.0518.909.5340.444.730.04.0088.5 / 20114102.63.01

ابعاد بر پایهٔ استاندارد DIN 8187 / ISO 606 و مرجع کاتالوگ Donghua است؛ چون این ابعاد استاندارد است، برای همهٔ برندهای این زنجیر یکسان می‌ماند. راهنمای انتخاب زنجیر

زنجیر شاخک‌دار چیست و کجا به کار می‌آید

زنجیر شاخک‌دار همان زنجیر غلتکی استاندارد است که روی پلاک‌هایش «شاخک» (Attachment) جوش یا پرچ شده تا بتوانید بار، فلایت، پروفیل یا نگه‌دارنده را مستقیم روی زنجیر ببندید. یعنی زنجیر فقط نیرو منتقل نمی‌کند، خودش حامل بار هم می‌شود.

ویژگی‌های فنی

  • ابعاد بدنه دقیقاً همان زنجیر غلتکی استاندارد است؛ پس چرخ‌زنجیر، گام و قطعات یدکی مشترک‌اند.
  • شاخک روی پلاک بیرونی می‌نشیند و فاصله‌گذاری‌اش (هر گام یا یک‌درمیان) قابل انتخاب است.
  • حرف شاخک نوعش را می‌گوید: A شاخک یک‌طرفه، K شاخک دوطرفه، پیشوند S نسخهٔ صاف و W نسخهٔ پهن.
  • عدد بعد از حرف، شمارهٔ نوع شاخک در کاتالوگ است و ابعاد G، F، W و h₄ آن را مشخص می‌کند.

کاربردهای رایج

  • نوار نقاله و کانوایر خط تولید
  • بالابر و الواتور کاسه‌ای
  • انتقال قطعه در خط مونتاژ
  • ماشین‌آلات بسته‌بندی و پرکن

شمارهٔ فنی قطعه را ندارید؟ راهنمای انتخاب زنجیر کمکتان می‌کند کد درست را پیدا کنید.
