نیم‌قفل زنجیر (Offset Link)

SKU N/A Category نیم‌قفل زنجیر

نیم‌قفل یا لینک آفست زنجیر صنعتی؛ برای بستن حلقهٔ زنجیر وقتی تعداد پیچ‌ها فرد است.

ضمانت اصالت کالاتأمین از برندهای معتبر

ارسال سریعبه سراسر کشور

مشاورهٔ فنیراهنمای انتخاب قطعه

استعلام آسانپاسخ سریع کارشناسان

برای دریافت قیمت و موجودی، مشخصات (سایز/تعداد دندانه) را انتخاب و روی «استعلام قیمت این محصول» بزنید. کارشناسان زنجیر صنعت راستین در سریع‌ترین زمان پاسخ می‌دهند.

استعلام قیمت

سایز

برند

پاک کردن

توضیحات

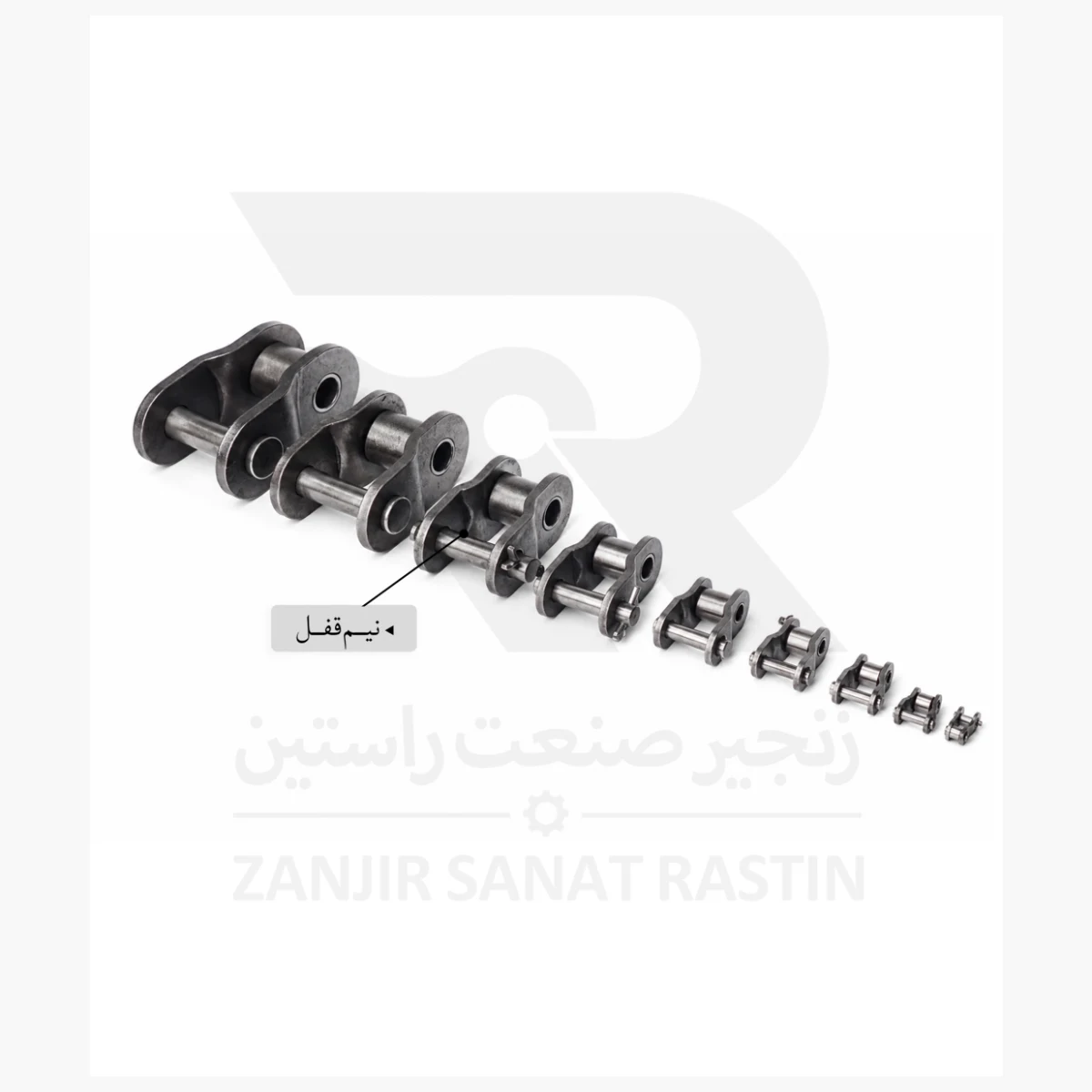

نیم‌قفل یا لینک آفست (Offset Link)، یک لینک تکی است که یک سرش داخلی و سر دیگرش بیرونی است. پلاک آن خمیده است تا این دو سر ناهم‌سطح را به هم برساند.

چه وقت لازم می‌شود

زنجیر از تکرار جفت لینک داخلی و بیرونی ساخته می‌شود؛ بنابراین با قفل معمولی فقط طول زوج بسته می‌شود. اگر فاصلهٔ مراکز طوری باشد که تعداد پیچ لازم فرد شود، بدون نیم‌قفل نمی‌توان حلقه را بست.

هزینهٔ فنی نیم‌قفل

خمیدگی پلاک باعث می‌شود بار به‌صورت خارج از مرکز روی مقطع بنشیند؛ نتیجه این‌که استحکام نیم‌قفل حدود ۲۰ درصد کمتر از خودِ زنجیر است و در بارهای ضربه‌ای هم زودتر خسته می‌شود. در طراحی جدید بهتر است فاصلهٔ مراکز را کمی جابه‌جا کنید تا طول زوج شود؛ نیم‌قفل را برای تعمیر در محل و تنظیم دقیق نگه دارید.

شمارهٔ نیم‌قفل با شمارهٔ زنجیر یکی است و جدول زیر ابعاد زنجیرِ متناظر را نشان می‌دهد.

جدول اندازه‌ها و کدهای فنی

۳۱۶ سایز در این محصول موجود است — برای دریافت قیمت روی «استعلام قیمت» همان سایز بزنید.

سایز	برند	کد فنی	وضعیت
04B-1	TESLA	—	موجود
04B-1	ZHD	—	موجود
05B-1	DONGHUA	—	موجود
05B-1	TESLA	—	موجود
05B-1	ZHD	—	موجود
05B-2	TESLA	—	موجود
05B-2	ZHD	—	موجود
06b-1	DONGHUA	—	موجود
06b-1	TESLA	—	موجود
06b-1	ZHD	—	موجود
06b-2	DONGHUA	—	موجود
06b-2	TESLA	—	موجود
06b-2	ZHD	—	موجود
06B-3	DONGHUA	—	موجود
06B-3	TESLA	—	موجود
06B-3	ZHD	—	موجود
081	TESLA	—	موجود
081	ZHD	—	موجود
08b-1	DONGHUA	—	موجود
08b-1	TESLA	—	موجود
08b-1	ZHD	—	موجود
08b-2	DONGHUA	—	موجود
08b-2	TESLA	—	موجود
08b-2	ZHD	—	موجود
08B-3	DONGHUA	—	موجود
08B-3	TESLA	—	موجود
08B-3	ZHD	—	موجود
08B-4	DONGHUA	—	موجود
08B-4	TESLA	—	موجود
08B-4	ZHD	—	موجود
100-1	DONGHUA	—	موجود
100-1	TESLA	—	موجود
100-1	ZHD	—	موجود
100-1H	DONGHUA	—	موجود
100-2	DONGHUA	—	موجود
100-2	TESLA	—	موجود
100-2	ZHD	—	موجود
100-3	DONGHUA	—	موجود
100-3	TESLA	—	موجود
100-3	ZHD	—	موجود
100-4	DONGHUA	—	موجود
100-4	TESLA	—	موجود
100-4	ZHD	—	موجود
10B-1	DONGHUA	—	موجود
10B-1	TESLA	—	موجود
10B-1	ZHD	—	موجود
10B-2	DONGHUA	—	موجود
10B-2	TESLA	—	موجود
10B-2	ZHD	—	موجود
10B-3	DONGHUA	—	موجود
10B-3	TESLA	—	موجود
10B-3	ZHD	—	موجود
120-1	DONGHUA	—	موجود
120-1	TESLA	—	موجود
120-1	ZHD	—	موجود
120-2	DONGHUA	—	موجود
120-2	TESLA	—	موجود
120-2	ZHD	—	موجود
120-3	DONGHUA	—	موجود
120-3	TESLA	—	موجود
120-3	ZHD	—	موجود
120-4	DONGHUA	—	موجود
120-4	TESLA	—	موجود
120-4	ZHD	—	موجود
12b-1	DONGHUA	—	موجود
12b-1	TESLA	—	موجود
12b-1	ZHD	—	موجود
12B-2	DONGHUA	—	موجود
12B-2	TESLA	—	موجود
12B-2	ZHD	—	موجود
12B-3	DONGHUA	—	موجود
12B-3	TESLA	—	موجود
12B-3	ZHD	—	موجود
12B-4	TESLA	—	موجود
12B-4	ZHD	—	موجود
140-1	DONGHUA	—	موجود
140-1	TESLA	—	موجود
140-1	ZHD	—	موجود
140-2	DONGHUA	—	موجود
140-2	TESLA	—	موجود
140-2	ZHD	—	موجود
140-3	DONGHUA	—	موجود
140-3	TESLA	—	موجود
140-3	ZHD	—	موجود
140-4	TESLA	—	موجود
140-4	ZHD	—	موجود
160-1	DONGHUA	—	موجود
160-1	TESLA	—	موجود
160-1	ZHD	—	موجود
160-2	DONGHUA	—	موجود
160-2	TESLA	—	موجود
160-2	ZHD	—	موجود
160-3	DONGHUA	—	موجود
160-3	TESLA	—	موجود
160-3	ZHD	—	موجود
160-4	DONGHUA	—	موجود
160-4	TESLA	—	موجود
160-4	ZHD	—	موجود
16b-1	DONGHUA	—	موجود
16b-1	TESLA	—	موجود
16b-1	ZHD	—	موجود
16B-2	DONGHUA	—	موجود
16B-2	TESLA	—	موجود
16B-2	ZHD	—	موجود
16B-3	DONGHUA	—	موجود
16B-3	TESLA	—	موجود
16B-3	ZHD	—	موجود
16B-4	TESLA	—	موجود
16B-4	ZHD	—	موجود
180-1	DONGHUA	—	موجود
180-1	TESLA	—	موجود
180-1	ZHD	—	موجود
180-2	TESLA	—	موجود
180-2	ZHD	—	موجود
200-1	DONGHUA	—	موجود
200-1	TESLA	—	موجود
200-1	ZHD	—	موجود
200-2	DONGHUA	—	موجود
200-2	TESLA	—	موجود
200-2	ZHD	—	موجود
200-3	DONGHUA	—	موجود
200-3	TESLA	—	موجود
200-3	ZHD	—	موجود
20B-1	DONGHUA	—	موجود
20B-1	TESLA	—	موجود
20B-1	ZHD	—	موجود
20B-2	DONGHUA	—	موجود
20B-2	TESLA	—	موجود
20B-2	ZHD	—	موجود
20B-3	DONGHUA	—	موجود
20B-3	TESLA	—	موجود
20B-3	ZHD	—	موجود
240-1	DONGHUA	—	موجود
240-1	TESLA	—	موجود
240-1	ZHD	—	موجود
240-2	DONGHUA	—	موجود
24B-1	DONGHUA	—	موجود
24B-1	TESLA	—	موجود
24B-1	ZHD	—	موجود
24B-2	DONGHUA	—	موجود
24B-2	TESLA	—	موجود
24B-2	ZHD	—	موجود
24B-3	DONGHUA	—	موجود
24B-3	TESLA	—	موجود
24B-3	ZHD	—	موجود
25-1	TESLA	—	موجود
25-1	ZHD	—	موجود
25-2	TESLA	—	موجود
25-2	ZHD	—	موجود
28B-1	DONGHUA	—	موجود
28B-1	TESLA	—	موجود
28B-1	ZHD	—	موجود
28B-2	DONGHUA	—	موجود
28B-2	TESLA	—	موجود
28B-2	ZHD	—	موجود
32B-1	DONGHUA	—	موجود
32B-1	TESLA	—	موجود
32B-1	ZHD	—	موجود
32B-2	DONGHUA	—	موجود
32B-2	TESLA	—	موجود
32B-2	ZHD	—	موجود
32B-3	DONGHUA	—	موجود
32B-3	TESLA	—	موجود
32B-3	ZHD	—	موجود
35-1	DONGHUA	—	موجود
35-1	TESLA	—	موجود
35-1	ZHD	—	موجود
35-2	TESLA	—	موجود
35-2	ZHD	—	موجود
35-3	TESLA	—	موجود
35-3	ZHD	—	موجود
40-1	DONGHUA	—	موجود
40-1	TESLA	—	موجود
40-1	ZHD	—	موجود
40-2	DONGHUA	—	موجود
40-2	TESLA	—	موجود
40-2	ZHD	—	موجود
40-3	DONGHUA	—	موجود
40-3	TESLA	—	موجود
40-3	ZHD	—	موجود
40-4	DONGHUA	—	موجود
40-4	TESLA	—	موجود
40-4	ZHD	—	موجود
40B-1	DONGHUA	—	موجود
40B-1	TESLA	—	موجود
40B-1	ZHD	—	موجود
40B-2	DONGHUA	—	موجود
40B-2	TESLA	—	موجود
40B-2	ZHD	—	موجود
40B-3	DONGHUA	—	موجود
41	TESLA	—	موجود
41	ZHD	—	موجود
410	DONGHUA	—	موجود
410-1	TESLA	—	موجود
410-1	ZHD	—	موجود
415	DONGHUA	—	موجود
415-1	TESLA	—	موجود
415-1	ZHD	—	موجود
415-1H	TESLA	—	موجود
415-1H	ZHD	—	موجود
415H	DONGHUA	—	موجود
420	DONGHUA	—	موجود
420-1	TESLA	—	موجود
420-1	ZHD	—	موجود
428-1H	TESLA	—	موجود
428-1H	ZHD	—	موجود
428-38L	DONGHUA	—	موجود
428H	DONGHUA	—	موجود
48B-1	DONGHUA	—	موجود
48B-1	TESLA	—	موجود
48B-1	ZHD	—	موجود
48B-2	DONGHUA	—	موجود
48B-2	TESLA	—	موجود
48B-2	ZHD	—	موجود
50-1	DONGHUA	—	موجود
50-1	TESLA	—	موجود
50-1	ZHD	—	موجود
50-2	DONGHUA	—	موجود
50-2	TESLA	—	موجود
50-2	ZHD	—	موجود
50-3	DONGHUA	—	موجود
50-3	TESLA	—	موجود
50-3	ZHD	—	موجود
50-4	DONGHUA	—	موجود
50-4	TESLA	—	موجود
50-4	ZHD	—	موجود
520	DONGHUA	—	موجود
520-1	TESLA	—	موجود
520-1	ZHD	—	موجود
520-1H	TESLA	—	موجود
520-1H	ZHD	—	موجود
56B-1	DONGHUA	—	موجود
60-1	DONGHUA	—	موجود
60-1	TESLA	—	موجود
60-1	ZHD	—	موجود
60-1H	DONGHUA	—	موجود
60-2	DONGHUA	—	موجود
60-2	TESLA	—	موجود
60-2	ZHD	—	موجود
60-3	DONGHUA	—	موجود
60-3	TESLA	—	موجود
60-3	ZHD	—	موجود
60-4	DONGHUA	—	موجود
60-4	TESLA	—	موجود
60-4	ZHD	—	موجود
60-6	DONGHUA	—	موجود
64B-1	DONGHUA	—	موجود
72B-1	DONGHUA	—	موجود
80-1	DONGHUA	—	موجود
80-1	TESLA	—	موجود
80-1	ZHD	—	موجود
80-1H	DONGHUA	—	موجود
80-2	DONGHUA	—	موجود
80-2	TESLA	—	موجود
80-2	ZHD	—	موجود
80-3	DONGHUA	—	موجود
80-3	TESLA	—	موجود
80-3	ZHD	—	موجود
80-4	DONGHUA	—	موجود
80-4	TESLA	—	موجود
80-4	ZHD	—	موجود
A2040	TESLA	—	موجود
A2040	ZHD	—	موجود
A2050	DONGHUA	—	موجود
A2050	TESLA	—	موجود
A2050	ZHD	—	موجود
A2060	DONGHUA	—	موجود
A2060	TESLA	—	موجود
A2060	ZHD	—	موجود
A2080	TESLA	—	موجود
A2080	ZHD	—	موجود
C2040	DONGHUA	—	موجود
C2040	TESLA	—	موجود
C2040	ZHD	—	موجود
C2042	DONGHUA	—	موجود
C2042	TESLA	—	موجود
C2042	ZHD	—	موجود
C2050	DONGHUA	—	موجود
C2050	TESLA	—	موجود
C2050	ZHD	—	موجود
C2052	TESLA	—	موجود
C2052	ZHD	—	موجود
C2060	DONGHUA	—	موجود
C2060	TESLA	—	موجود
C2060	ZHD	—	موجود
C2062	DONGHUA	—	موجود
C2062	TESLA	—	موجود
C2062	ZHD	—	موجود
C2080	DONGHUA	—	موجود
C2080	TESLA	—	موجود
C2080	ZHD	—	موجود
C2082	DONGHUA	—	موجود
C2082	TESLA	—	موجود
C2082	ZHD	—	موجود
C2082H	DONGHUA	—	موجود
C2100	DONGHUA	—	موجود
C2100	TESLA	—	موجود
C2100	ZHD	—	موجود
C2102	DONGHUA	—	موجود
C2120	DONGHUA	—	موجود
C2120	TESLA	—	موجود
C2120	ZHD	—	موجود
C2122	DONGHUA	—	موجود
C2122	TESLA	—	موجود
C2122	ZHD	—	موجود
C2160	DONGHUA	—	موجود
C2160	TESLA	—	موجود
C2160	ZHD	—	موجود
C2162	DONGHUA	—	موجود
C2162	TESLA	—	موجود
C2162	ZHD	—	موجود
C40	DONGHUA	—	موجود
C50	DONGHUA	—	موجود
C60	DONGHUA	—	موجود
سایر	همه	—	موجود
همه	سایر	—	موجود

توضیحات تکمیلی

سایز

25-1, 25-2, 35-1, 35-2, 35-3, 41, 40-1, 40-2, 40-3, 40-4, 50-1, 50-2, 50-3, 50-4, 60-1, 60-2, 60-3, 60-4, 80-1, 80-2, 80-3, 80-4, 100-1, 100-2, 100-3, 100-4, 120-1, 120-2, 120-3, 120-4, 140-1, 140-2, 140-3, 140-4, 160-1, 160-2, 160-3, 160-4, 180-1, 180-2, 200-1, 200-2, 200-3, 240-1, 04B-1, 05B-1, 05B-2, 06b-1, 06b-2, 06B-3, 08b-1, 08b-2, 08B-3, 08B-4, 10B-1, 10B-2, 10B-3, 12b-1, 12B-2, 12B-3, 12B-4, 16b-1, 16B-2, 16B-3, 16B-4, 20B-1, 20B-2, 20B-3, 24B-1, 24B-2, 24B-3, 28B-1, 28B-2, 32B-1, 32B-2, 32B-3, 40B-1, 40B-2, 48B-1, 48B-2, 081, 100-1H, 240-2, 40B-3, 410, 410-1, 415, 415-1, 415-1H, 415H, 420, 420-1, 428-1H, 428-38L, 428H, 520, 520-1, 520-1H, 56B-1, 60-1H, 60-6, 64B-1, 72B-1, 80-1H, A2040, A2050, A2060, A2080, C2040, C2042, C2050, C2052, C2060, C2062, C2080, C2082, C2082H, C2100, C2102, C2120, C2122, C2160, C2162, C40, C50, C60, سایر

برند

Bullead, DONGHUA, TESLA, ZHD, سایر

ابعاد و استحکام زنجیرِ متناظر

این اعداد ابعاد خودِ این قطعه نیست؛ مشخصات زنجیری است که با این سری جفت می‌شود.

کد زنجیر	گام زنجیرPمیلی‌متر	قطر غلتکd1میلی‌متر	عرض داخلیb1میلی‌متر	قطر پینd2میلی‌متر	طول پینLمیلی‌متر	طول پین از سمت خارLcمیلی‌متر	گام عرضیPtمیلی‌متر	ارتفاع پلاکh2میلی‌متر	ضخامت پلاکTمیلی‌متر	استحکام گسیختگیQکیلونیوتن	استحکام میانگینQ0کیلونیوتن	وزن هر مترqکیلوگرم	نوع قفل موجودlk	نیم‌قفل (لینک آفست)ofs
04B	6.000	4.00	2.80	1.85	6.80	7.8	—	—	0.60	—	—	0.11	خار فنری	دارد
05B	8.000	5.00	3.00	2.31	8.20	8.9	—	—	0.80	—	—	0.20	خار فنری	دارد
05B-2	8.000	5.00	3.00	2.31	13.9	14.5	5.64	7.10	0.80	7.8 / 1773	10.2	0.33	خار فنری	دارد
06B	9.525	6.35	5.72	3.28	13.15	14.1	—	—	1.30	—	—	0.41	خار فنری	دارد
06B-2	9.525	6.35	5.72	3.28	23.4	24.4	10.24	8.20	1.30	16.9 / 3841	18.7	0.77	خار فنری	دارد
06B-3	9.525	6.35	5.72	3.28	33.5	34.6	10.24	8.20	1.30	24.9 / 5659	30.1	1.16	خار فنری	دارد
08B	12.700	8.51	7.75	4.45	16.70	18.2	—	11.8	1.60	18.0 / 4091	19.4	0.69	خار فنری + اشپیل	دارد
08B-2	12.700	8.51	7.75	4.45	31.0	32.2	13.92	11.80	1.60	32.0 / 7273	38.7	1.34	خار فنری + اشپیل	دارد
08B-3	12.700	8.51	7.75	4.45	45.1	46.1	13.92	11.80	1.60	47.5 / 10795	57.8	2.03	خار فنری + اشپیل	دارد
100	31.7500	19.05	18.90	9.53	40.40	44.70	—	30.00	4.00	88.50 / 20114	109.2	3.91	اشپیل	در کاتالوگ نیست
100H	31.750	19.05	18.90	9.53	43.6	46.9	—	30.00	4.80	88.5 / 20114	112.4	4.52	—	—
100-2	31.750	19.05	18.90	9.53	76.4	80.5	35.76	30.00	4.00	177.00 / 40227	215.2	7.80	اشپیل	در کاتالوگ نیست
100-3	31.750	19.05	18.90	9.53	112.2	116.3	35.76	30.00	4.00	265.5 / 60341	322.8	11.77	اشپیل	در کاتالوگ نیست
100-4	31.750	19.05	18.90	9.53	147.8	152.1	35.76	30.00	4.00	354.0 / 79635	389.40	15.60	—	—
10B	15.875	10.16	9.65	5.08	19.50	20.9	—	—	1.70	—	—	0.93	خار فنری + اشپیل	دارد
10B-2	15.875	10.16	9.65	5.08	36.1	37.5	16.59	14.70	1.70	44.5 / 10114	56.2	1.84	خار فنری + اشپیل	دارد
10B-3	15.875	10.16	9.65	5.08	52.7	54.1	16.59	14.70	1.70	66.7 / 15159	84.5	2.77	خار فنری + اشپیل	دارد
120	38.1000	22.23	25.22	11.10	50.30	54.30	—	35.70	4.80	127.00 / 28864	156.3	5.62	اشپیل	در کاتالوگ نیست
120-2	38.100	22.23	25.22	11.10	95.8	99.7	45.44	35.70	4.80	254.00 / 57727	326.2	11.70	اشپیل	در کاتالوگ نیست
120-3	38.100	22.23	25.22	11.10	141.4	145.2	45.44	35.70	4.80	381.0 / 86591	489.3	17.53	اشپیل	در کاتالوگ نیست
120-4	38.100	22.23	25.22	11.10	187.0	190.8	45.44	35.70	4.80	508.0 / 114278	558.80	23.56	—	—
12B	19.050	12.07	11.68	5.72	22.50	24.2	—	—	1.85	—	—	1.15	خار فنری + اشپیل	دارد
12B-2	19.050	12.07	11.68	5.72	42.0	43.6	19.46	16.00	1.85	57.8 / 13136	66.1	2.31	خار فنری + اشپیل	دارد
12B-3	19.050	12.07	11.68	5.72	61.5	63.1	19.46	16.00	1.85	86.7 / 19705	101.8	3.46	خار فنری + اشپیل	دارد
140	44.4500	25.40	25.22	12.70	54.40	59.00	—	41.00	5.60	172.40 / 39182	212.0	7.50	اشپیل	در کاتالوگ نیست
140-2	44.450	25.40	25.22	12.70	103.3	107.9	48.87	41.00	5.60	344.80 / 78364	445.0	15.14	اشپیل	در کاتالوگ نیست
140-3	44.450	25.40	25.22	12.70	152.2	156.8	48.87	41.00	5.60	517.2 / 117545	667.5	22.20	اشپیل	در کاتالوگ نیست
160	50.8000	28.58	31.55	14.27	64.80	69.60	—	47.80	6.40	226.80 / 51545	278.9	10.10	اشپیل	در کاتالوگ نیست
160-2	50.800	28.58	31.55	14.27	123.3	128.1	58.55	47.80	6.40	453.60 / 103091	533.8	20.14	اشپیل	در کاتالوگ نیست
160-3	50.800	28.58	31.55	14.27	181.8	186.6	58.55	47.80	6.40	680.4 / 154636	800.7	30.02	اشپیل	در کاتالوگ نیست
16B	25.400	15.88	17.02	8.28	36.10	37.4	—	—	4.15 / 3.1	—	—	2.71	خار فنری + اشپیل	دارد
16B-2	25.400	15.88	17.02	8.28	68.0	69.3	31.88	21.00	4.15 / 3.1	106.0 / 24091	152.1	5.42	خار فنری + اشپیل	دارد
16B-3	25.400	15.88	17.02	8.28	99.8	101.2	31.88	21.00	4.15 / 3.1	160.0 / 36364	227.1	8.13	خار فنری + اشپیل	دارد
180	57.1500	35.71	35.48	17.46	72.80	78.60	—	53.60	7.20	280.20 / 63682	341.8	13.45	اشپیل	در کاتالوگ نیست
180-2	57.150	35.71	35.48	17.46	138.6	144.4	65.84	53.60	7.20	560.50 / 127386	722.2	29.22	اشپیل	در کاتالوگ نیست
200	63.5000	39.68	37.85	19.85	80.30	87.20	—	60.00	8.00	353.80 / 80409	431.6	16.15	اشپیل	در کاتالوگ نیست
200-2	63.500	39.68	37.85	19.85	151.9	158.8	71.55	60.00	8.00	707.60 / 160818	933.6	32.24	اشپیل	در کاتالوگ نیست
200-3	63.500	39.68	37.85	19.85	223.5	230.4	71.55	60.00	8.00	1061.4 / 241227	1400.4	49.03	اشپیل	در کاتالوگ نیست
20B	31.750	19.05	19.56	10.19	41.30	45.0	—	—	4.50 / 3.5	—	—	3.70	خار فنری + اشپیل	در کاتالوگ نیست
20B-2	31.750	19.05	19.56	10.19	77.8	81.5	36.45	26.40	4.50 / 3.5	170.0 / 38636	229.0	7.20	اشپیل	در کاتالوگ نیست
20B-3	31.750	19.05	19.56	10.19	114.2	117.9	36.45	26.40	4.50 / 3.5	250.0 / 56818	334.3	10.82	اشپیل	در کاتالوگ نیست
240	76.2000	47.63	47.35	23.81	95.50	103.00	—	72.39	9.50	510.30 / 115977	622.5	23.20	اشپیل	در کاتالوگ نیست
240-2	76.200	47.63	47.35	23.81	183.4	190.8	87.83	72.39	9.50	1020.60 / 213955	1343.2	45.23	اشپیل	در کاتالوگ نیست
24B	38.100	25.40	25.40	14.63	53.40	57.8	—	—	6.00 / 4.8	—	—	7.10	اشپیل	در کاتالوگ نیست
24B-2	38.100	25.40	25.40	14.63	101.7	106.2	48.36	33.20	6.00 / 4.8	280.0 / 63636	319.2	13.40	اشپیل	در کاتالوگ نیست
24B-3	38.100	25.40	25.40	14.63	150.1	154.6	48.36	33.20	6.00 / 4.8	425.0 / 96591	493.0	20.10	اشپیل	در کاتالوگ نیست
25	6.3500	3.30	3.18	2.31	7.90	8.40	—	6.00	0.80	3.50 / 795	4.6	0.15	خار فنری	دارد
25-2	6.350	3.30	3.18	2.31	14.5	15.0	6.40	6.00	0.80	7.00 / 1591	10.0	0.28	خار فنری	دارد
28B	44.450	27.94	30.99	15.90	65.10	69.5	—	—	7.50 / 6.0	—	—	8.50	اشپیل	در کاتالوگ نیست
28B-2	44.450	27.94	30.99	15.90	124.6	129.1	59.56	36.70	7.50 / 6.0	360.0 / 81818	406.8	16.60	اشپیل	در کاتالوگ نیست
32B	50.800	29.21	30.99	17.81	66.00	71.0	—	—	7.00 / 6.0	—	—	10.25	اشپیل	در کاتالوگ نیست
32B-2	50.800	29.21	30.99	17.81	124.6	129.6	58.55	42.00	7.00 / 6.0	450.0 / 102273	508.5	21.00	اشپیل	در کاتالوگ نیست
32B-3	50.800	29.21	30.99	17.81	183.2	188.2	58.55	42.00	7.00 / 6.0	670.0 / 152273	770.5	31.56	اشپیل	در کاتالوگ نیست
35	9.5250	5.08	4.77	3.58	12.40	13.17	—	9.00	1.30	7.90 / 1795	10.8	0.33	خار فنری	دارد
35-2	9.525	5.08	4.77	3.58	22.5	23.3	10.13	9.00	1.30	15.80 / 3591	22.3	0.63	خار فنری	دارد
35-3	9.525	5.08	4.77	3.58	32.7	33.5	10.13	9.00	1.30	23.7 / 5386	33.9	1.05	خار فنری	دارد
40	12.7000	7.95	7.85	3.96	16.60	17.80	—	12.00	1.50	14.10 / 3205	17.5	0.62	خار فنری	دارد
40-2	12.700	7.95	7.85	3.96	31.0	32.2	14.38	12.00	1.50	28.20 / 6409	37.2	1.12	خار فنری	دارد
40-3	12.700	7.95	7.85	3.96	45.4	46.6	14.38	12.00	1.50	42.3 / 9614	55.8	1.90	خار فنری	در کاتالوگ نیست
40-4	12.700	7.95	7.85	3.96	59.8	61.0	14.38	12.00	1.50	56.4 / 12687	62.04	2.57	—	—
40B	63.500	39.37	38.10	22.89	82.20	89.2	—	—	8.50 / 8.0	—	—	16.35	اشپیل	در کاتالوگ نیست
40B-2	63.500	39.37	38.10	22.89	154.5	161.5	72.29	52.96	8.50 / 8.0	630.0 / 143182	711.9	32.00	اشپیل	در کاتالوگ نیست
40B-3	63.500	39.37	38.10	22.89	226.8	233.8	72.29	52.96	8.50 / 8.0	950.0 / 215909	1092.5	48.10	اشپیل	در کاتالوگ نیست
41	12.7000	7.77	6.25	3.58	13.75	15.00	—	9.91	1.30	6.67 / 1516	12.6	0.41	خار فنری	دارد
420	12.700	7.77	6.25	3.96	14.70	16.10	—	12.00	1.50	16.00 / 3597	17.6	0.55	—	—
428H	12.700	8.51	7.85	4.45	18.80	19.90	—	11.80	2.03	20.60 / 4631	23.4	0.79	—	—
48B	76.200	48.26	45.72	29.24	99.10	107.0	—	63.80	12.00 / 10.0	560.0 / 127272	621.6	25.00	اشپیل	در کاتالوگ نیست
48B-2	76.200	48.26	45.72	29.24	190.4	198.2	91.21	63.80	12.00 / 10.0	1000.0 / 227272	1130.0	50.00	اشپیل	در کاتالوگ نیست
50	15.8750	10.16	9.40	5.08	20.70	22.20	—	15.09	2.03	22.20 / 5045	29.4	1.02	خار فنری	دارد
50-2	15.875	10.16	9.40	5.08	38.9	40.4	18.11	15.09	2.03	44.40 / 10091	62.6	2.00	خار فنری	دارد
50-3	15.875	10.16	9.40	5.08	57.0	58.5	18.11	15.09	2.03	66.6 / 15136	93.9	3.09	خار فنری	در کاتالوگ نیست
50-4	15.875	10.16	9.40	5.08	75.1	76.6	18.11	15.09	2.03	88.8 / 19976	97.68	4.30	—	—
520	15.875	10.16	6.25	5.08	17.50	19.00	—	15.09	2.03	26.50 / 5957	29.7	0.89	—	—
56B	88.900	53.98	53.34	34.32	114.6	123.0	—	77.80	13.50 / 12.0	850.0 / 193180	940.0	35.78	اشپیل	در کاتالوگ نیست
60	19.0500	11.91	12.57	5.94	25.90	27.70	—	18.00	2.42	31.80 / 7227	41.5	1.50	خار فنری	دارد
60H	19.050	11.91	12.57	5.94	29.2	31.0	—	18.00	3.25	31.8 / 7227	42.7	1.87	—	—
60-2	19.050	11.91	12.57	5.94	48.8	50.5	22.78	18.00	2.42	63.60 / 14455	86.4	2.92	خار فنری	دارد
60-3	19.050	11.91	12.57	5.94	71.5	73.3	22.78	18.00	2.42	95.4 / 21682	129.6	4.54	خار فنری	در کاتالوگ نیست
60-4	19.050	11.91	12.57	5.94	94.4	96.1	22.78	18.00	2.42	127.2 / 28614	139.92	6.21	—	—
60-6	19.050	11.91	12.57	5.94	139.8	141.8	22.78	18.00	2.42	190.8 / 42921	209.80	9.31	—	—
64B	101.600	63.50	60.96	39.40	130.0	138.5	—	90.17	15.00 / 13.0	112.0 / 254544	1240.0	46.00	اشپیل	در کاتالوگ نیست
72B	114.300	72.39	68.58	44.48	147.4	156.4	—	103.60	17.00 / 15.0	1400.0 / 318180	1550.0	60.80	اشپیل	در کاتالوگ نیست
80	25.4000	15.88	15.75	7.92	32.70	35.00	—	24.00	3.25	56.70 / 12886	69.4	2.60	خار فنری	دارد
80H	25.400	15.88	15.75	7.92	36.2	37.7	—	24.00	4.00	56.7 / 12886	71.4	3.10	—	—
80-2	25.400	15.88	15.75	7.92	62.7	64.3	29.29	24.00	3.25	113.40 / 25773	148.6	5.15	خار فنری	دارد
80-3	25.400	15.88	15.75	7.92	91.7	93.6	29.29	24.00	3.25	170.1 / 38659	222.9	7.89	خار فنری	در کاتالوگ نیست
80-4	25.400	15.88	15.75	7.92	121.0	124.4	29.29	24.00	3.25	226.8 / 51020	249.48	10.37	—	—
C2040	25.40	7.95	7.85	3.96	16.6	17.8	—	12.0	1.50	14.1 / 3205	16.7	0.50	—	—
C2050	31.75	10.16	9.40	5.08	20.7	22.2	—	15.0	2.03	22.2 / 5045	28.1	0.78	—	—
C2060	38.10	11.91	12.57	5.94	25.9	27.7	—	18.0	2.42	31.8 / 7227	36.8	1.12	—	—
C2080	50.80	15.88	15.75	7.92	32.7	36.5	—	24.0	3.25	56.7 / 12886	65.7	2.08	—	—
C2042	25.40	15.88	7.85	3.96	16.6	17.8	—	12.0	1.50	14.1 / 3205	16.7	0.84	—	—
C2052	31.75	19.05	9.40	5.08	20.7	22.2	—	15.0	2.03	22.2 / 5045	28.1	1.27	—	—
C2062	38.10	22.23	12.57	5.94	25.9	27.7	—	18.0	2.42	31.8 / 7227	36.8	1.61	—	—
C2082	50.80	28.58	15.75	7.92	32.7	36.5	—	24.0	3.25	56.7 / 12886	65.7	3.12	—	—
C2082H	50.80	28.58	15.75	7.92	36.2	39.4	—	24.0	4.00	56.7 / 12886	70.0	3.58	—	—
C2100	63.50	19.05	18.90	9.53	40.4	44.7	—	30.0	4.00	88.5 / 20114	102.6	3.01	—	—
C2102	63.50	39.67	18.90	9.53	40.4	44.7	—	30.0	4.00	88.5 / 20114	102.6	4.83	—	—
C2120	76.20	22.23	25.22	11.10	50.3	54.3	—	35.7	4.80	127.0 / 28864	147.3	4.66	—	—
C2122	76.20	44.45	25.22	11.10	50.3	54.3	—	35.7	4.80	127.0 / 28864	147.3	7.66	—	—
C2160	101.60	28.58	31.75	14.27	64.8	69.6	—	47.8	6.40	226.8 / 51545	278.9	8.15	—	—
C2162	101.60	57.15	31.75	14.27	64.8	69.6	—	47.8	6.40	226.8 / 51545	278.9	13.00	—	—

ابعاد بر پایهٔ استاندارد DIN 8187 / ISO 606 و مرجع کاتالوگ Donghua است؛ چون این ابعاد استاندارد است، برای همهٔ برندهای این زنجیر یکسان می‌ماند. راهنمای انتخاب زنجیر

نیم‌قفل زنجیر (Offset Link) چیست

نیم‌قفل یا لینک آفست، یک لینک تکی است که یک سرش داخلی و سر دیگرش بیرونی است. کارش این است که وقتی تعداد پیچ‌های زنجیر فرد می‌شود، حلقه را ببندد — جایی که قفل معمولی جواب نمی‌دهد.

ویژگی‌های فنی

وقتی طول زنجیر بر حسب تعداد پیچ فرد باشد، بدون نیم‌قفل نمی‌توان حلقه را بست.
به‌خاطر شکل خمیدهٔ پلاک، استحکام نیم‌قفل حدود ۲۰٪ کمتر از خودِ زنجیر است؛ در طراحی جدید بهتر است طول را زوج بگیرید و از نیم‌قفل استفاده نکنید.
شمارهٔ نیم‌قفل همان شمارهٔ زنجیر است و ابعاد گام و پین باید یکی باشد.

کاربردهای رایج

بستن زنجیر با طول فرد
تنظیم دقیق فاصلهٔ مراکز
تعمیر اضطراری در محل

شمارهٔ فنی قطعه را ندارید؟ راهنمای انتخاب زنجیر کمکتان می‌کند کد درست را پیدا کنید.

نقد و بررسی‌ها

هنوز بررسی‌ای ثبت نشده است.

اولین کسی باشید که دیدگاهی می نویسد “نیم‌قفل زنجیر (Offset Link)”
